同轴细线连接器: Cabline-UAII

特点:

1.     超薄设计,适用于通孔解决方案

2.     屏蔽和多点接地,03mmpitch

3.     直角垂直型插入连接器



Pin:

2632344050P

订货代码:

插座:

20498-0##E-41

规格:



线材规格

同轴线:AWG#46,44,42

离散线:AWG#39

双股线:AWG#40

额定电压

50V  AC (pin)

额定电流

0.50 A AC/DC[AWG#39] /pin,最高支持到10pin

0.20 A AC/DC[AWG#42] /pin

0.19 A AC/DC[AWG#40] /pin

0.15A AC/DC[AWG#36] /pin



接触电阻

初始:

450 mohm Max. (AWG39#)/测试后Δ40 mohm Max.

700mohm Max. (AWG42#)

1080mohm Max. (AWG44#)

1880 mohm Max. (AWG46#)

接地电阻

100mohm Max.(初始值)

Δ40mohm Max.(测试后)

绝缘电阻

100Mohm Min.(初始值)

100Mohm Min.(初始值)

线缆保持力

26P28.00 N max

32P34.50 N max

40P40.00N max

50P50.00N max

拔出力

26P3.0 N min

32P3.0 N min

40P3.0 N min

50P3.0 N min

共面性

0.10 max

耐久寿命

20

操作温度

-40~+85

操作湿度

85%max.(无冷凝)

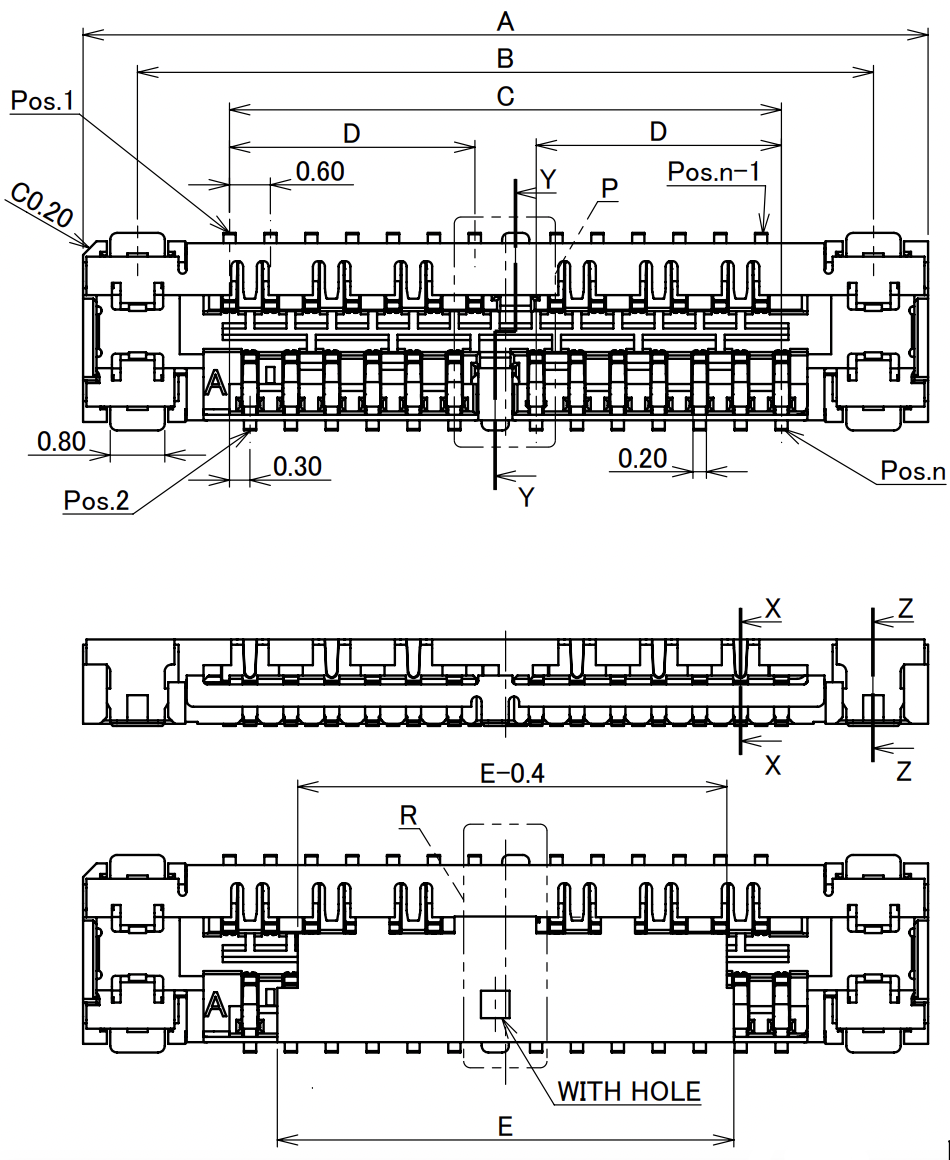

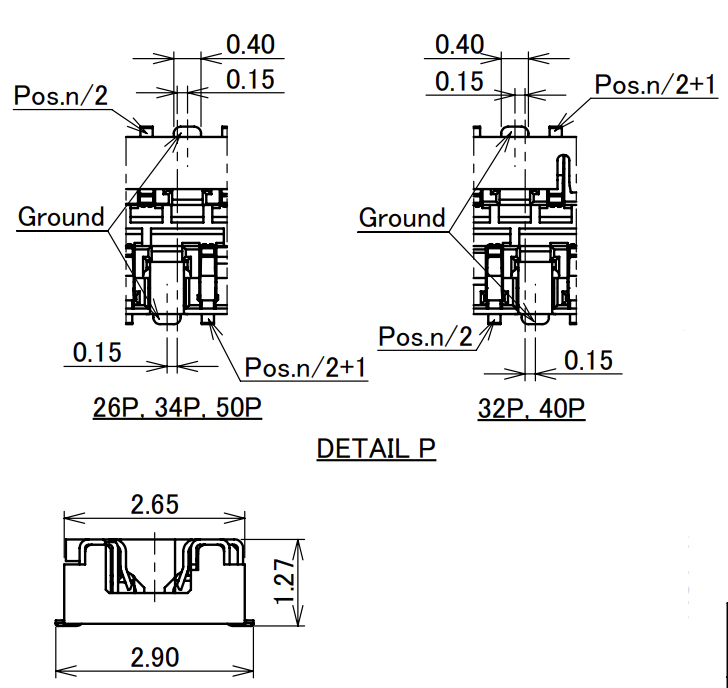

尺寸图

20498-0##E-41



嵌合图:

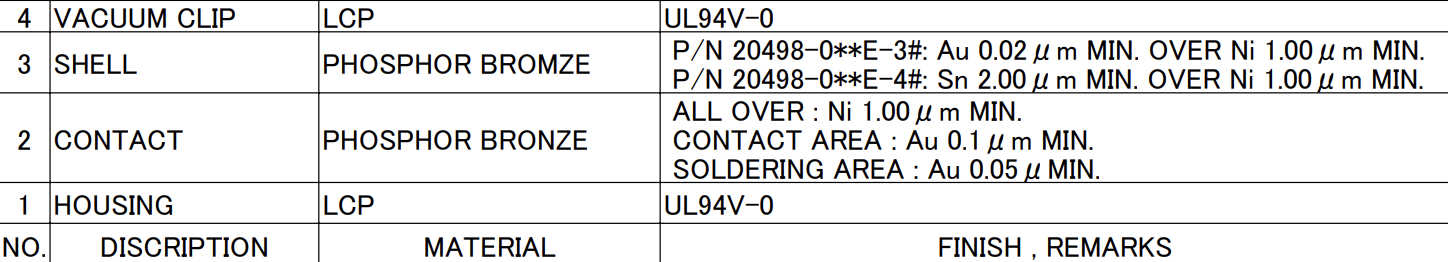

材料
